Cr12MoV鋼屬于高碳、高鉻類型萊氏體鋼，具有良好的淬透性，截面尺寸為300～400㎜以下者可以完全淬透，在300～400℃時仍可保持良好硬度和耐磨性，韌性較Cr12鋼高，淬火時體積變化最小。其碳含量比Crl2鋼低很多，且加入了鉬、釩，因此，鋼的熱加工性能、沖擊韌性和碳化物分布都得到了明顯改善。可用來制造斷面較大、形狀復(fù)雜、經(jīng)受較大沖擊負(fù)荷的各種模具和工具。例如，形狀復(fù)雜的沖孔凹模、復(fù)雜模具上的鑲塊、鋼板深拉深模、拉絲模、螺紋挫絲板、冷擠壓模、冷切剪刀、圓鋸、標(biāo)準(zhǔn)刀具、量具等。
Crl2MoV鋼經(jīng)深冷處理， 深冷處理可使淬火馬氏體析出高度彌散的超微細(xì)碳化物，隨后進(jìn)行200℃低溫回火后，這些超微細(xì)碳化物可轉(zhuǎn)變?yōu)?碳化物。未經(jīng)深冷處理的馬氏體， 在低溫回火后， 僅在某些局部區(qū)域析出有少量的 碳化物。 Crl2MoV采用低溫化學(xué)熱處理方法, 在保持Crl2MoV鋼高硬度和高耐磨性的基礎(chǔ)上,離子滲氮、氣體氮碳共滲、鹽浴硫氰共滲種常用的低溫化學(xué)熱處理滲層的粘著抗力。3種低溫化學(xué)熱處理滲層均有顯著的抗沖擊粘著作用, 其中尤以鹽浴硫氰共滲最佳。Crl2MoV鋼制不銹鋼器皿拉伸模經(jīng)氣體氮碳共滲處理后, 使用壽命達(dá)3萬件以上, 較常規(guī)淬火、回火處理的同類模具壽命提高10倍以上。

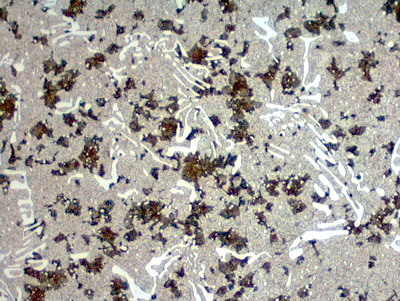

| 圖號：01 材料及狀態(tài)：Cr12MoV鋼 處理： 組織及說明： |
圖號：02 材料及狀態(tài)：Cr12MoV鋼 處理： 組織及說明： |
|
| 圖號：03 材料及狀態(tài)：Cr12MoV鋼 處理： 組織及說明 |
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.ywturui.com.cn/Steel-Knowledge/Microstructure-of-Cr12MoV-steel.html
|
