老師傅帶你看懂市政管道工程圖

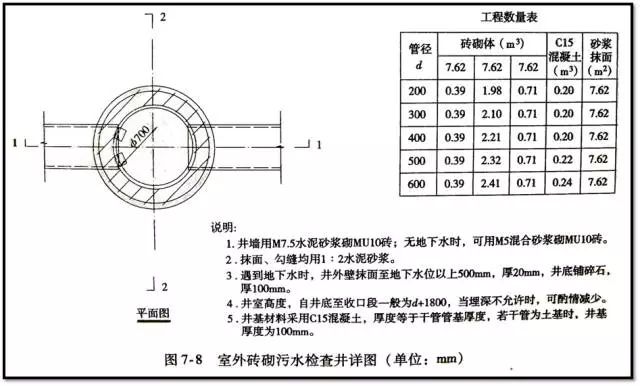

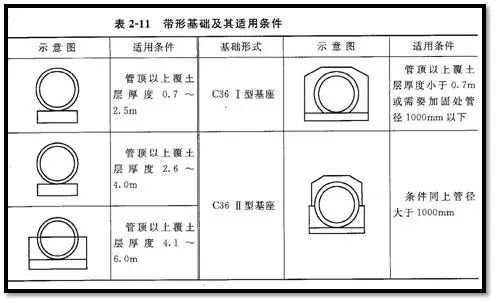

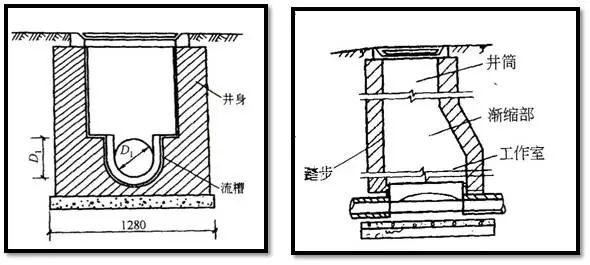

強度高、取材方便；抗酸堿及抗?jié)B性差、接頭多、自重大，運輸中易破損。適用于土質不良地段、穿越鐵路、道路時。上釉后管壁光滑、抗?jié)B、抗腐蝕；易碎、強度低。適用于排除酸性工業廢水或地下水有侵蝕性時。 強度高、抗?jié)B、管壁光滑、接口少；價格高、易腐蝕。 適用于抗震等級高、地下水位高或承受高壓、流砂嚴重或?qū)B漏要求特別高的地段。 施工方便、材質輕、內壁光滑；強度較低、剛性差、熱脹冷縮大、在日照下易老化。常見管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。（5）新型管材 nHDPE高密度聚乙烯、FRP玻璃鋼、玻纖混凝土等①配件 n在管道的轉彎、分支、變徑及連接其他設備處使用 如：三通、四通、彎頭、異徑管（變徑管）、短管（變接口）等。止回閥：控制水流只朝一個方向流動，防止倒流適用于土壤條件非常好、無地下水的地區，管道直徑小于600mm，管頂覆土厚度在0.7-2.0m之間的管道，不在車行道下的次要管道及臨時性管道。適用于土壤條件較好、無地下水的地區，給排水支管。沿管道全長鋪設帶狀水泥混凝土 n適用于各種土質，特別是土壤條件差、震區、重要管道等。 按管座的形式，分為90度、135度、180度、360度四種管座基礎，根據管道埋置深度選擇。（1）檢查井 n功能：便于對管道銜接以及定期檢查和疏通。 位置：管道交匯、轉彎、尺寸或坡度改變處、跌水、相隔一定距離的直線段上。 一般采用低標號混凝土、基礎采用碎、卵石或混凝土； 宜設流槽，并使流槽底具有一定坡度，以降低水流阻力，防止淤積； 流槽兩側至井壁間應有不小于20cm的寬度，以便于養護人員下井時立足，即溝肩。不需要下井的淺檢查井，井身為直壁圓筒形；需要下井的其井身在構造上分為井室、漸縮部、井筒三個部分。 井室直徑不小于1m，井筒直徑不小于0.7m。井室與井筒間以漸縮部連接。也可在井室上加鋼筋混凝土蓋板，在蓋板上砌筑井筒。位置：道路交叉口、直線上一定距離（25-50m）處、路緣石低洼地。 構造：由基礎、井箅、井筒、連接管組成。功能：安裝各種給水管道附件，方便操作和養護。 功能：排除泄水閥所排放 水，由濕井與閥門井相連組成。 功能：防止管道的承插接口因承受過大的水流推力，而導致接口脫落。 位置：彎管、三通、變徑等位置標準規定，室外工程應標注絕對標高；無絕對標高時也可標注相對標高。 壓力管應標注管中心標高 溝渠和重力管應標注溝（管）內底標高表明管道的平面位置，管道直徑、長度、坡度，檢查井位置、編號，水流方向等。 比例：1：500或1:1000,與道路施工圖一致。附屬構筑物：圖例表示并編號，如W5，5號污水檢查井。 標高：地面標高和管道標高 表示地面起伏情況、管道敷設深度、管道直徑及坡度、與其他管道交接情況。比例：豎向比例常為橫向比例的10倍n線形：粗雙線—管道、粗實線—地面、雙豎線—檢查井。支管標注：SYD400—方位、代號、管徑。即表示由南向接入的直徑400mm的雨水管道。管徑及坡度：當管徑與坡度不變時，可只標一個 管道標高：排水管是指檢查井進、出口管道內底標高設計路面標高：由道路中線設計標高、道路橫坡、檢查井距道路中心線的距離而推算。
